Hebe- und Kippgeräte

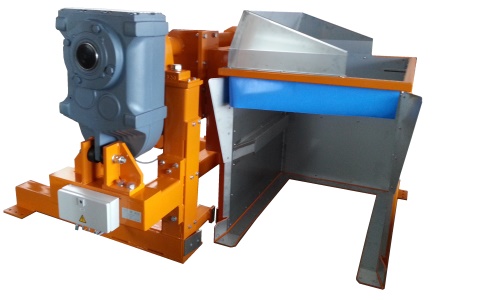

Kipper T-200 SL


Kurzbeschreibung

  • Kipper zur Entleerung von Behältern, welche mit Schüttgut (z.B. mit Schnitttabak) gefüllt sind
  • manuelle oder automatische Behälter-Beschickung
  • seitliche Beschickung, wahlweise links oder rechts möglich
  • Schwenkantrieb wahlweise links oder rechts möglich
  • Behälter-spezifischer Aufnahme-Adapter (z.B. für C48 / C90 Kartons, stehend auf Euro-Palette, Kunststoff-Behälter etc.)
  • Sonderausführungen sind auf Anfrage möglich

Technische Kennwerte (Standard-Ausführung) T-200 SL
zulässige Nutzlast: 200 kg
Maximale Behälterabmessungen (L x B x H): 1.200 mm x 800 mm x 930 mm
minimale Einfahrhöhe: 52 mm
Zeit pro Kippvorgang: ca. 90 s
Schwenkwinkel: ca. 160°
max. Schwenkhöhe: ca. 2.870 mm
Gesamtbreite: ca. 2.320 mm
Gesamtlänge: ca. 2.420 mm
Gewicht: ca. 1.100 kg
Elektrische Anschlusswerte: 400 VAC, 50 Hz, ca. 1,2 kVA

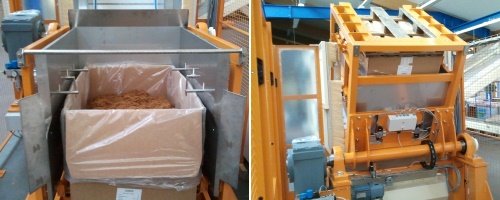

Kipper T-250

Kurzbeschreibung

  • Kipper zur Entleerung von Behältern, welche mit Schüttgut (z.B. mit Schnitttabak) gefüllt sind
  • manuelle oder automatische Behälter-Beschickung
  • Beschickung in Schwenkrichtung oder seitlich möglich
  • Schwenkantrieb wahlweise links oder rechts möglich
  • Behälter-spezifischer Aufnahme-Adapter (z.B. für C48 / C90 Kartons, stehend auf Euro-Palette, Kunststoff-Behälter etc.)
  • optional pneumatisch betätigte Rückhalteklappen
  • Sonderausführungen sind auf Anfrage möglich

Technische Kennwerte (Standard-Ausführung) T-250
zulässige Nutzlast: 250 kg
maximale Behälterabmessungen (L x B x H): 1.200 mm x 1.000 mm x 1.000 mm
minimale Einfahrhöhe: 40 mm
Zeit pro Kippvorgang: ca. 90 s
Schwenkwinkel: ca. 165°
max. Schwenkhöhe: ca. 2.990 mm
Gesamtbreite: ca. 2.025 mm
Gesamtlänge: ca. 2.650 mm
Gewicht: ca. 1.200 kg
Elektrische Anschlusswerte: 400 VAC, 50 Hz, ca. 1,7 kVA

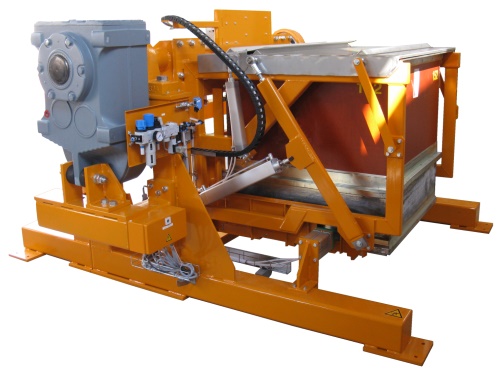

Kipper T-500

Kurzbeschreibung

  • Kipper zur Entleerung von Behältern, welche mit Schüttgut (z.B. mit Schnitttabak) gefüllt sind
  • staubarme Ausführung
  • manuelle oder automatische Behälter-Beschickung
  • Behälter-Beschickung in Schwenkrichtung
  • Schwenkantrieb wahlweise links oder rechts möglich
  • Aufnahmerahmen an den kundenseitigen Behälter angepasst
  • integrierter Dichtrahmen (an den Behälter angepasst)
  • pneumatisch betätigte Rückhalteklappen
  • pneumatisch betätigter Hubrahmen
  • pneumatisch betätigte Behälter-Zentriereinrichtung
  • optionaler Aufnahme-Adapter (z.B. für C48 / C90 Kartons, stehend auf Euro-Palette, Kunststoff-Behälter etc.)
  • Sonderausführungen sind auf Anfrage möglich

Technische Kennwerte (Standard-Ausführung) T-500
zulässige Nutzlast: 500 kg
maximale Behälterabmessungen (L x B x H): 1.315 mm x 1.315 mm x 1.700 mm
minimale Einfahrhöhe: 220 mm
Zeit pro Kippvorgang: ca. 90 s
Schwenkwinkel: ca. 160°
max. Schwenkhöhe: ca. 3.500 mm
Gesamtbreite: ca. 2.800 mm
Gesamtlänge: ca. 2.850 mm
Gewicht: ca. 2.500 kg
Elektrische Anschlusswerte: 400 VAC, 50 Hz, ca. 2,5 kVA
Druckluft: 6 bar (Verbrauch ca. 60 l / Zyklus)

Hebe- und Kippgerät LTD-300


Kurzbeschreibung

  • Hebe- und Kippgerät zum Entleeren von Schüttgut-Behältern
  • Hubhöhe an die nachfolgende Anlagenkomponente anpassbar
  • manuelle oder automatische Behälter-Beschickung
  • Behälter-Beschickung in Schwenkrichtung
  • inkl. Steuerung, Schaltschrank wahlweise links oder rechts möglich
  • Aufnahmerahmen an den kundenseitigen Behälter angepasst
  • optionaler Aufnahme-Adapter (z.B. für C48 / C90 Kartons, stehend auf Euro-Palette, Kunststoff-Behälter etc.)
  • Sonderausführungen sind auf Anfrage möglich

Technische Kennwerte (Standard-Ausführung) LTD-300
zulässige Nutzlast: 300 kg
maximale Behälterabmessungen (L x B x H): 1.200 mm x 1.100 mm x 1.100 mm
minimale Einfahrhöhe: 220 mm
max. Schwenkhöhe: ca. 5.450 mm
Breite (inkl. Schutzeinhausung): ca. 2.330 mm
Länge (inkl. Schutzeinhausung): ca. 2.700 mm
Gesamthöhe: ca. 4.430 mm
Gewicht (ohne Adapter): ca. 2.500 kg
Elektrische Anschlusswerte: 400 VAC, 50 Hz, ca. 4,5 kVA
Elektrische Steuerung: Siemens S7
